扫描振镜(GSM)简称“振镜”，是一种矢量扫描器件。它是由一种特殊的摆动电机驱动反射镜面,精确控制光束方向的一种光、机、电一体化精密装置。与高灵敏度、高响应速度的传感器相结合，构成高精度光学扫描跟踪系统,主要用于精密激光加工，红外成像等领域。
应用领域：
- 光束对准
- 光学稳像
- 光电对抗
- 激光雷达
- 激光测距
- 自适应光学
- 图像运动补偿
产品特点：
|
低功耗 专研的低噪声驱动电路,使系统静态和动态功耗极低，能长期稳定工作。 |
低温漂 独创的角度传感器测量电路,有效抑制了宽温范围下的系统漂移。 |
|
高面型精度 独有的高精度反射镜面型控制技术保证了极高的反射镜粘接后面型。 |
高带宽 独创的控制算法，有效拓展了音圈驱动系统的闭环带宽。 |
|
高精度 自主研发的高精度角度测量与控制技术。 |
高环境适应性 系统、结构、电路综合优化保证了极好的环境适应性。 |
产品型号参数表：
| 扫描角度范围(机械角) | ±11.5° |
| 小步长阶跃越响应时间（0.1°） | ≤ 2ms |
| 位置输出信号比例系数 | 1v/1° |
| 位置输出信号线性度 | ≥99.90% |
| 位置输出信号电压范围 | ±10v |
| 位置输出信号零位漂移 | ≤3 μrad/℃ |
| 重复定位精度 | ≤3 μrad |

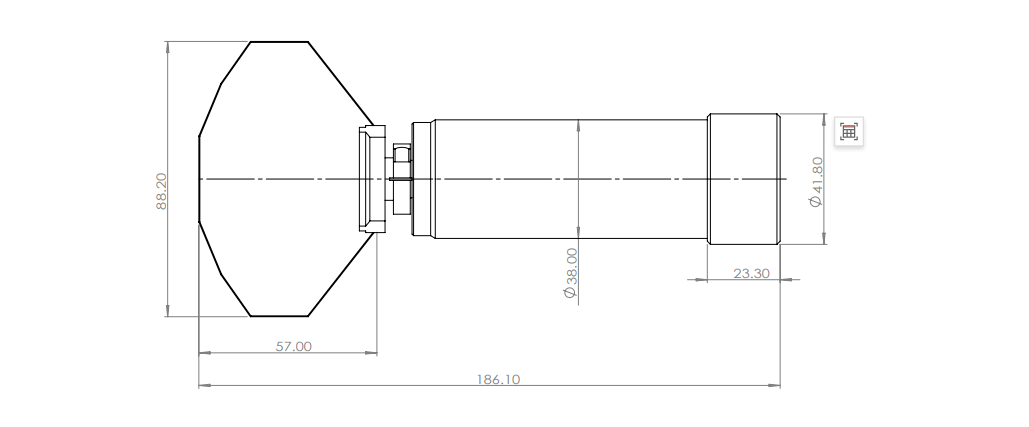

| 振镜点击重量 | 800g±10g |

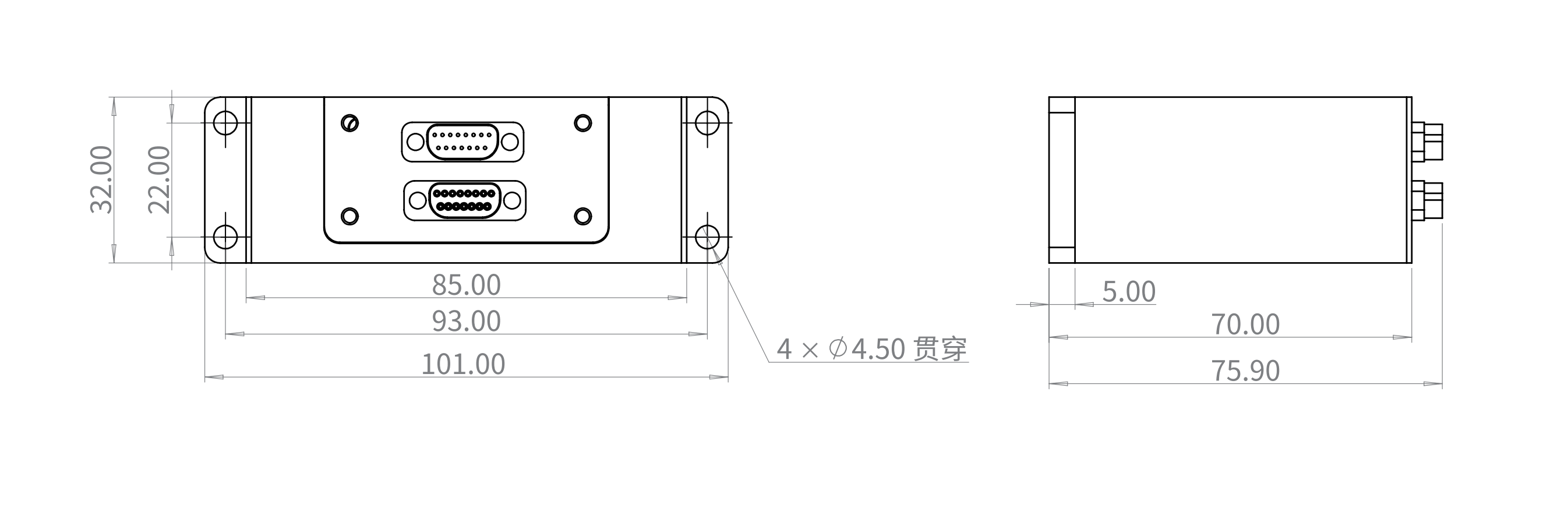

| 振镜驱动电路重要 | 100g±10g |
| 工作温度范围 | -55℃~+75℃ |
| 电源电压 | ±15v |
| 电源电流需求 | 5A MAX RMS |
